Sykam S 153 Dual IC 시스템은 음이온 양이온을 동시 분석할 수 있는 이중 이온 크로마토그래피 시스템입니다.
두개의 펌프, 두개의 검출기 셀을 통해 음이온 및 양이온을 동시에 분석할 수 있습니다.
각 채널별로 밸브를 사용해 주입이 두번 이뤄지는 타사 제품에 비해 한개의 주입 밸브와 한번의 주입으로 음이온과 양이온을 동시에 분석할 수 있습니다.
두개의 펌프가 기본적으로 사용되기에 이온 크로마토그래피의 확장된 어플리케이션인 컬럼 후 유도체화법 시스템을 구성해 전이 금속 분석 및 6가 크롬(Hexavalent Chromium)을 분석할 수 있습니다.
제품 개요
Sykam은 1990년대 초반부터 이온 크로마토그래피 시스템을 공급해왔습니다. 2017년에 화학 서프레서를 이용한 S 150 이온 크로마토그래피 시스템으로 처음 리뉴얼 됐으며 2022년 전기 화학 서프레서 기술이 추가 도입된 Sykam S 150 Plus 이온 크로마토그래피 시스템이 출시됐습니다.
아미노산 분석기, HPLC 기술로 축적된 액체 크로마토그래피 기술을 적용해 뛰어난 장비 성능을 자랑하며 이를 통해 음이온, 양이온, 전이 금속, 유기산 및 아민 분석에 적합한 다재다능한 이온 크로마토그래피 시스템을 제공합니다.
S 153 Plus 이온 크로마토그래피 시스템은 S 150 Plus 시리즈의 모듈식 구조를 최대 확장한 시스템으로써 두개의 펌프, 두개의 전도도 검출 셀을 기반으로 시료 한번의 주입으로 두가지 분석을 동시에 수행할 수 있습니다.
두개의 펌프에 기반하여 Sykam 아미노산 분석기에서 누적된 기술을 이용한다면 컬럼 전/후 유도체화 방법을 사용할 수 있으며 특히 컬럼 후 유도체화 방법을 이용해 전이금속 및 6가 크롬 분석을 수행할 수 있습니다.
사용자의 필요에 맞게 시스템을 구성해 학교 및 소규모 실험실에서 교육 목적부터 GLP/GMP 환경을 준수하는 고급 자동화된 동시 음이온/양이온 분석 시스템까지 다양한 구성을 여러분에게 제공합니다.
데이터 처리 시스템으로는 DataApex 사의 Clarity™ 소프트웨어를 사용합니다. Clarity™ GLP/GMP 환경 및 CFR 21 Part 11을 준수하며 유럽에서 표준적으로 사용되는 강력한 크로마토그래피 데이터 소프트웨어 입니다.
장비의 가동, 데이터 처리 등 일련의 모든 분석 과정을 사용자가 컨트롤 할 수 있으며 Clarity™에 등록된 2000 가지 이상의 장비 모듈을 동시에 사용하여 사용자로 하여금 높은 자유도와 확장성을 제공합니다.
어플리케이션
Sykam S 153 Dual IC 이온 크로마토그래피는 음이온과 양이온 등의 두 채널 동시 분석 시스템입니다.
시스템을 음이온, 양이온 및 유기산 등 원하는 분석 시스템 두가지를 선택해 동시에 분석할 수 있습니다.
적합한 컬럼 변경과 이동상 변경을 통해 시스템간 이동이 가능해 한 장비에 다양한 분석 어플리케이션을 수행할 수 있습니다.
또한 서프레서의 종류 역시 선택 가능하며 화학적 서프레서 방식과 전기 화학적 서프레서 방식을 선택할 수 있습니다.
각 분석 시스템의 대표적인 어플리케이션은 다음과 같습니다.
1. 음이온 분석
- 음이온 분석을 위해선 서프레서 장착이 추천됩니다. 서프레서의 경우 화학적, 전기 화학적 서프레션 방식을 선택할 수 있습니다.- 7종 무기물 음이온 분석(F, Cl, Br, NOx, POx, SOx)
- 식수 및 광천수 내의 소독 부산물 분석(EPA 300.0, 300.1)
- 과염소산 분석(Perchlorate)
- 무기물 음이온 및 일부 유기산 동시 분석
2. 양이온 분석
- 양이온 분석에서의 서프레서는 선택 사항입니다. 직접 전도도 검출 및 전기 화학 서프레서 사용을 선택할 수 있습니다.- 6종 무기물 양이온 분석(Li+, Na+, NH4+, K+, Mg2+, Ca2+)
- 과량의 소듐이 존재하는 샘플 내의 미량 암모니아 분석(Na+ : NH4+ = 5000 : 1)
- 암모니아, 메틸 아민, 에틸 아민 등의 아민류 분석
3. 유기산 분석
- 유기산 전용 분석은 이온 배제 크로마토그래피를 이용해 분석합니다. 보다 뛰어난 감도와 분석 감도를 위해 선택됩니다.- 7종 유기산 분석(Citrate, Malate, Fumarate, Lactate, Formate, Acetate, Propionate)
4. 컬럼 후 유도체화법을 이용한 어플리케이션
- 컬럼 후 유도체화 방법(Post-Column Derivatization Method)를 기반으로 해 PAR 유도체화법으로 전이금속 분석을 수행하며 DPC 유도체화법을 통해 6가 크롬 분석을 수행할 수 있습니다.- 이온 크로마토그래피를 통한 전이금속 분석법(Fe, Mn, Co, Zn, Cu, ...)
- 6가 크롬(Hexavalent Chromium) 분석법(Cr6+)
위 나열된 어플리케이션 외에도 널리 사용되는 대부분의 타 어플리케이션 역시 이식하여 장비를 운용할 수 있습니다.
보다 다양한 어플리케이션은 (주)아주과학 및 Sykam의 어플리케이션 노트를 참고해주세요.

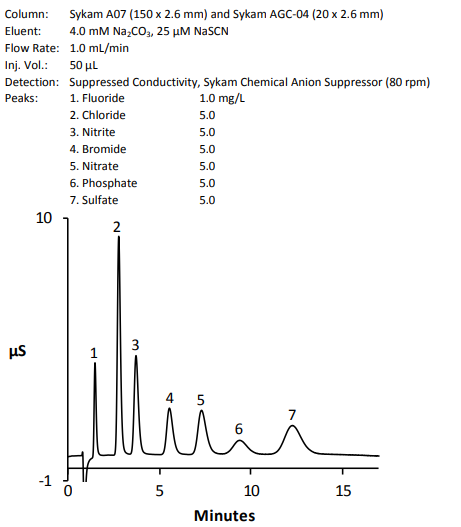

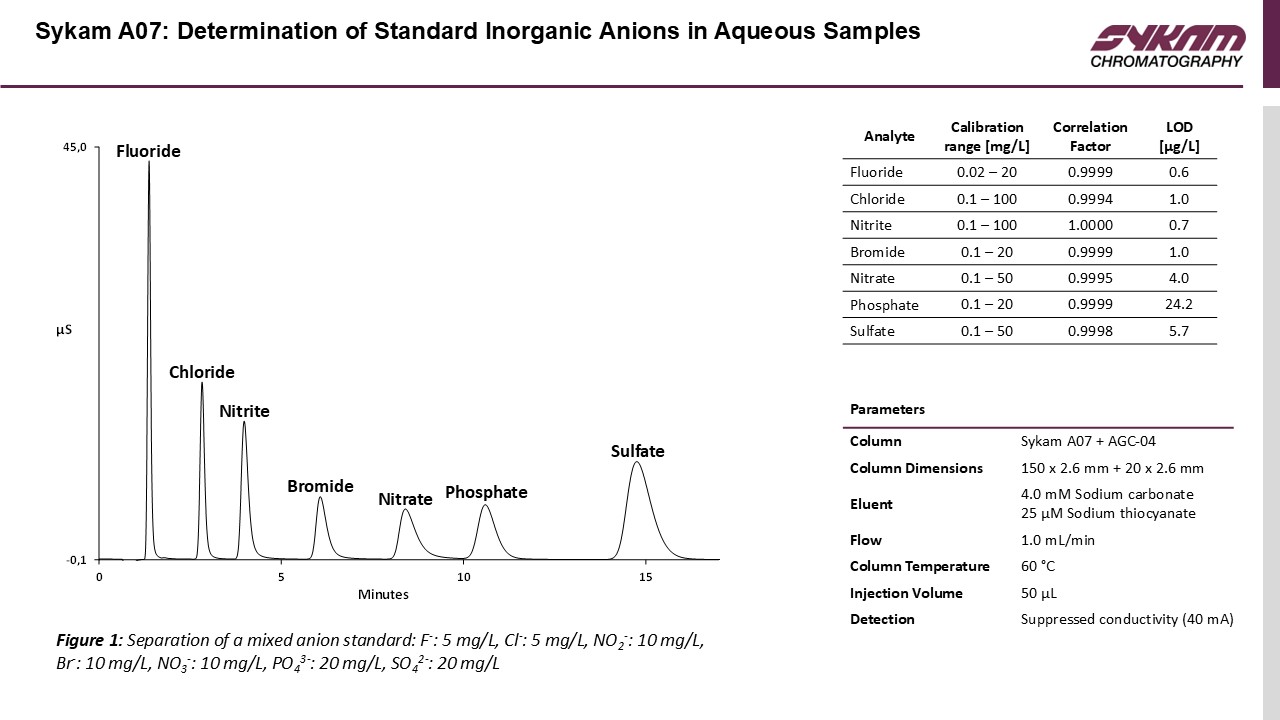

<Sykam A07 컬럼을 이용한 7종 무기물 음이온 분리 크로마토그램>

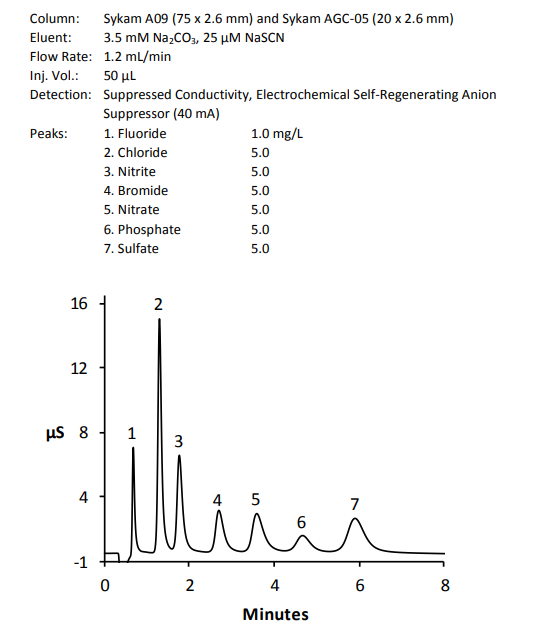

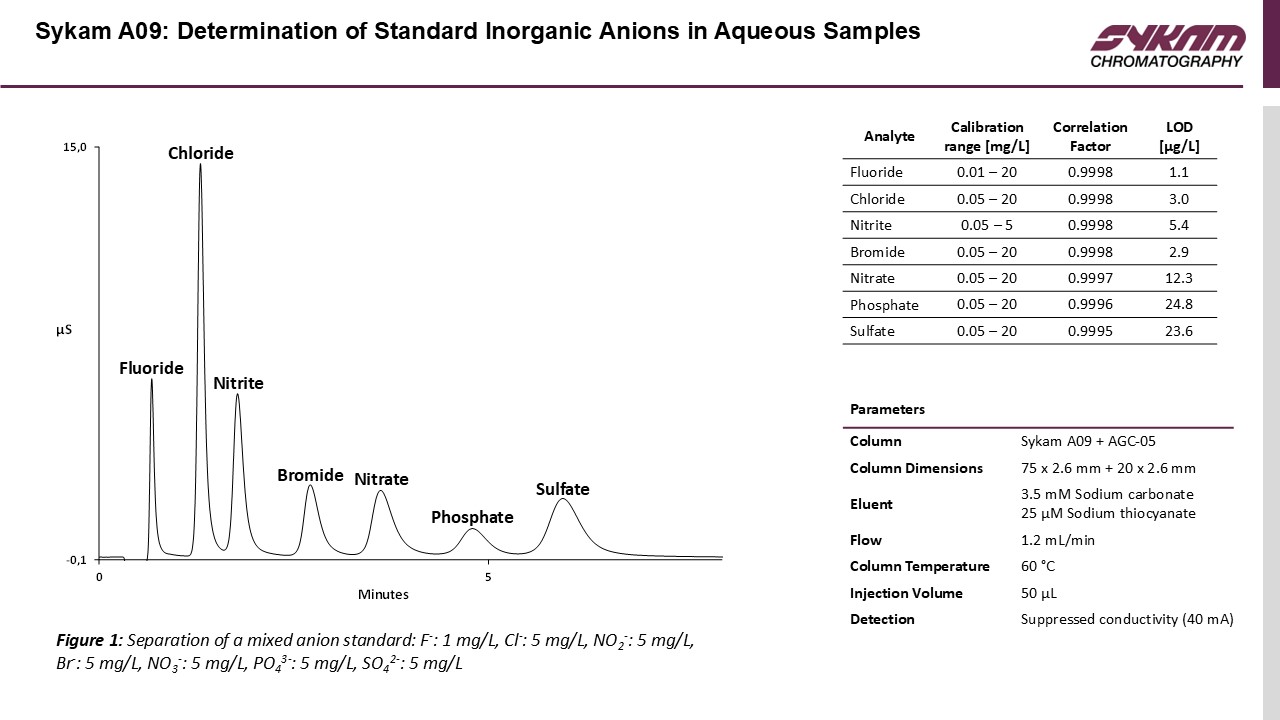

<Sykam A09 컬럼을 이용한 빠른 무기물 음이온 분리 크로마토그램>

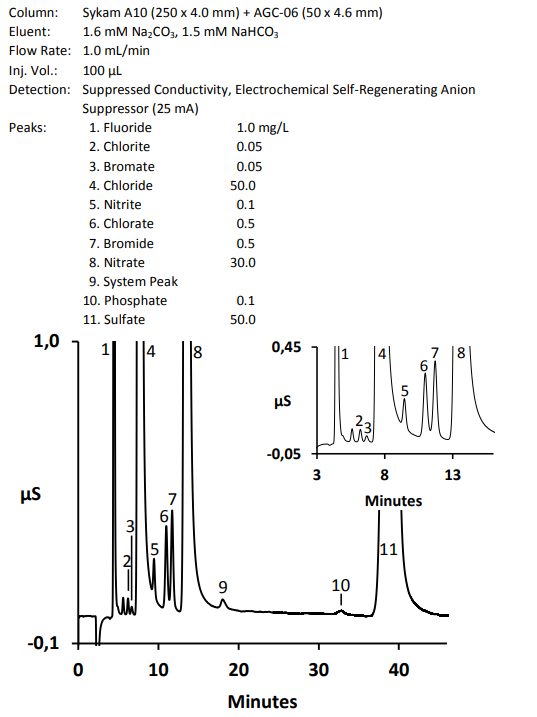

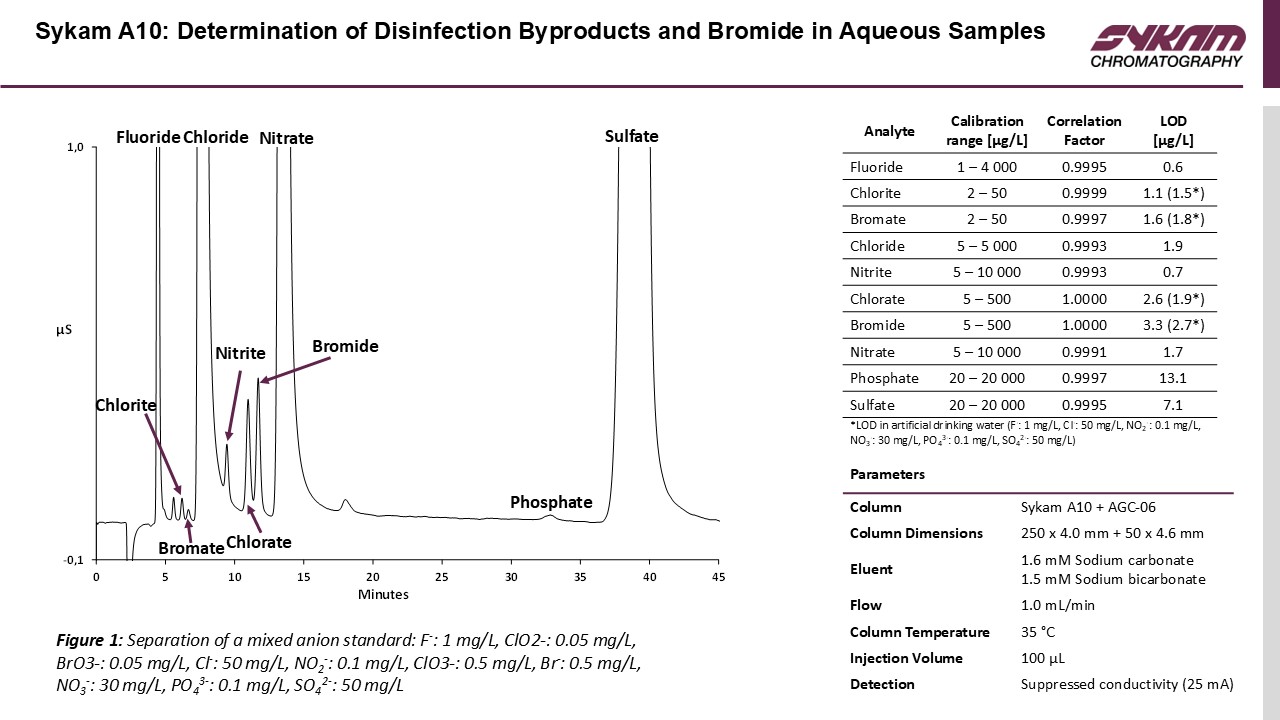

<Sykam A10 컬럼을 이용한 Oxyhalide 등의 소독부산물 분석(EPA 300.1)>

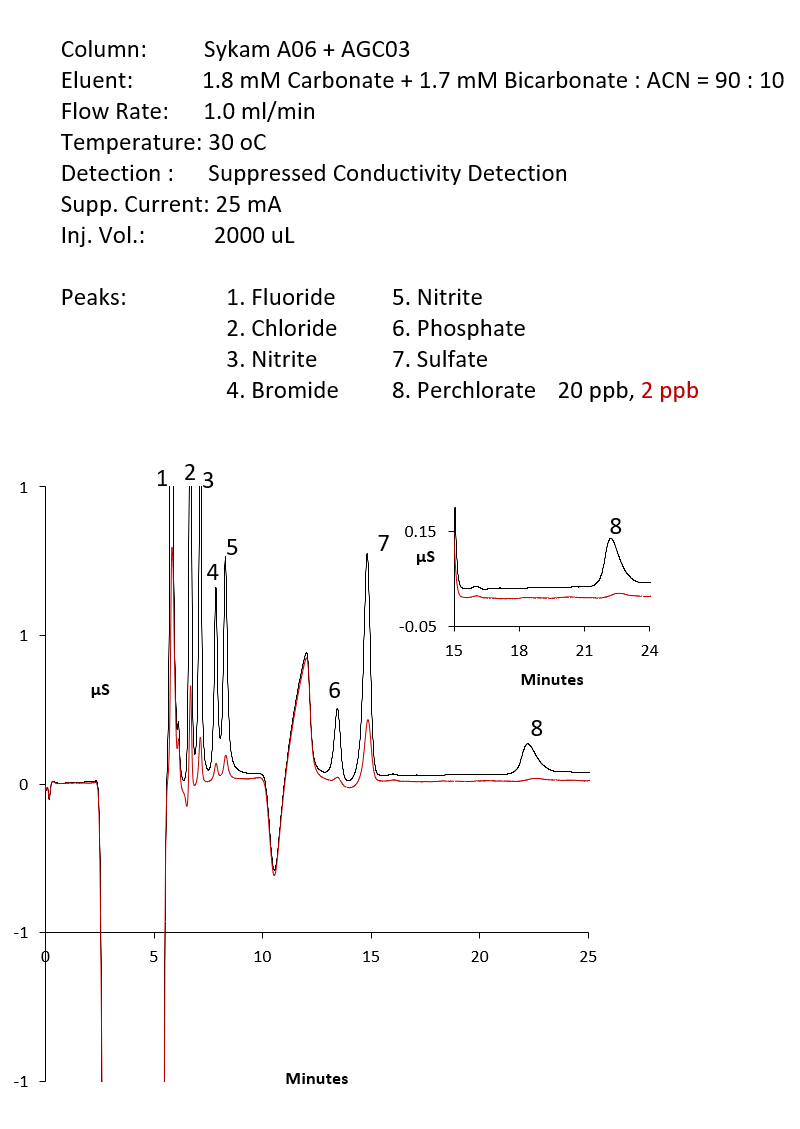

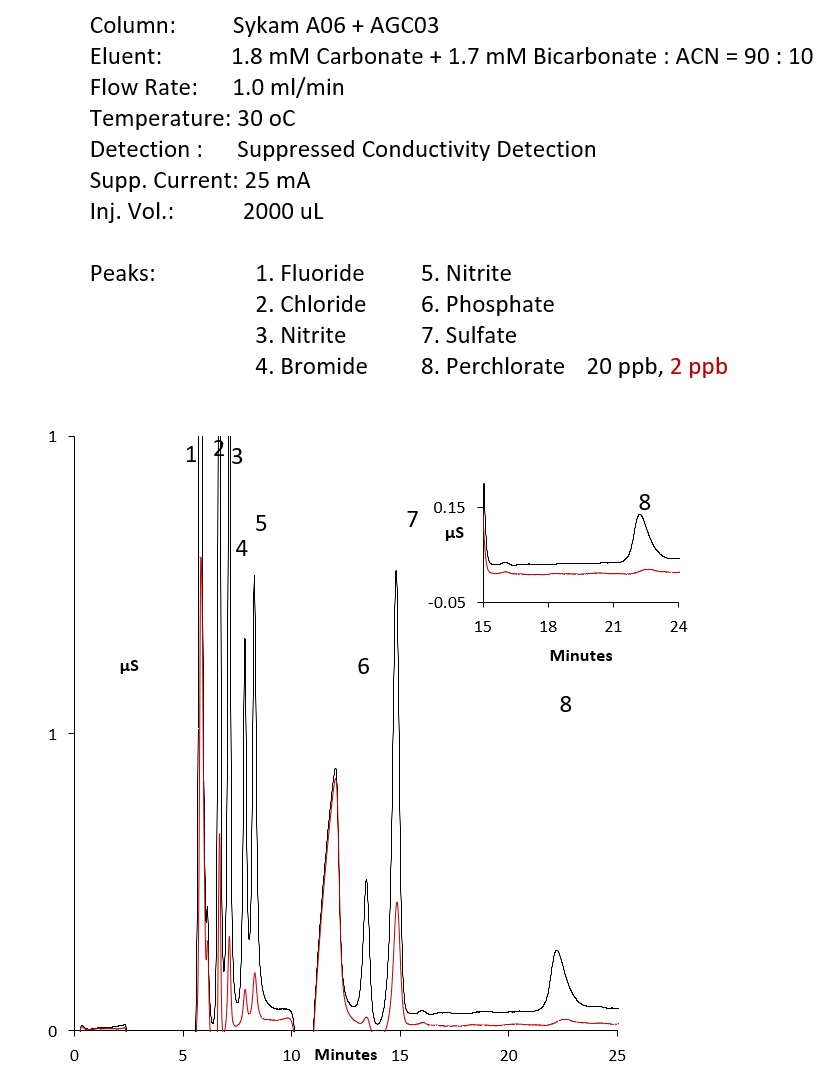

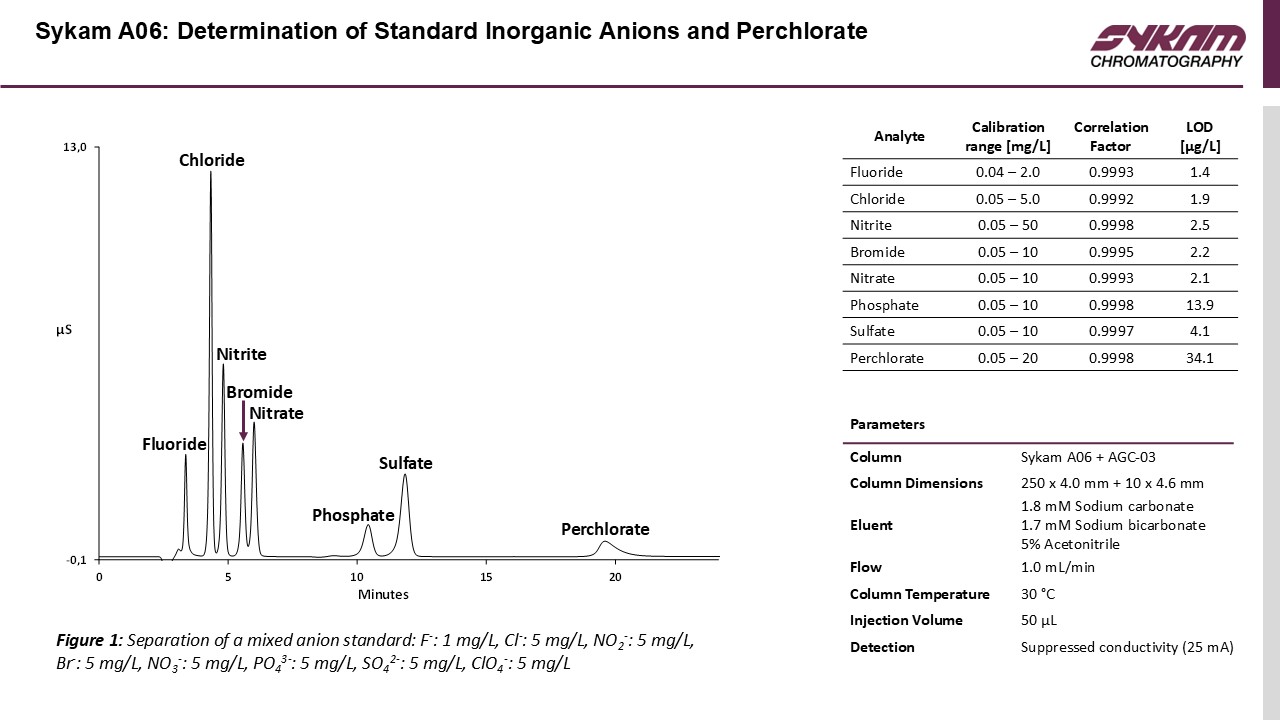

<Sykam A06 컬럼을 이용한 극미량 과염소산(Perchlorate) 분석>
이 외에도 Sykam S 155 음이온 크로마토그래피는 다른 음이온 분석 어플리케이션 노트를 지원합니다. 또한 타사 장비로 진행된 대부분의 분석 어플리케이션을 이식하여 사용가능합니다.
보다 다양한 분석 예시 및 어플리케이션은 어플리케이션 노트 항목을 참고해주세요.

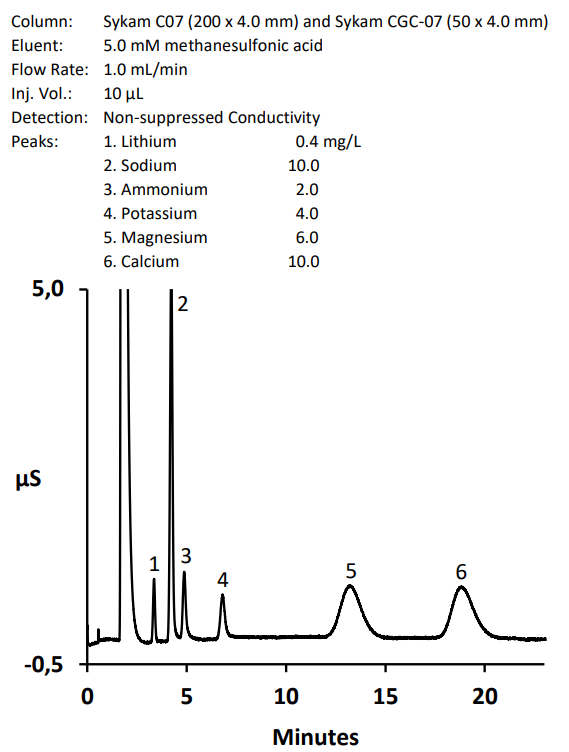

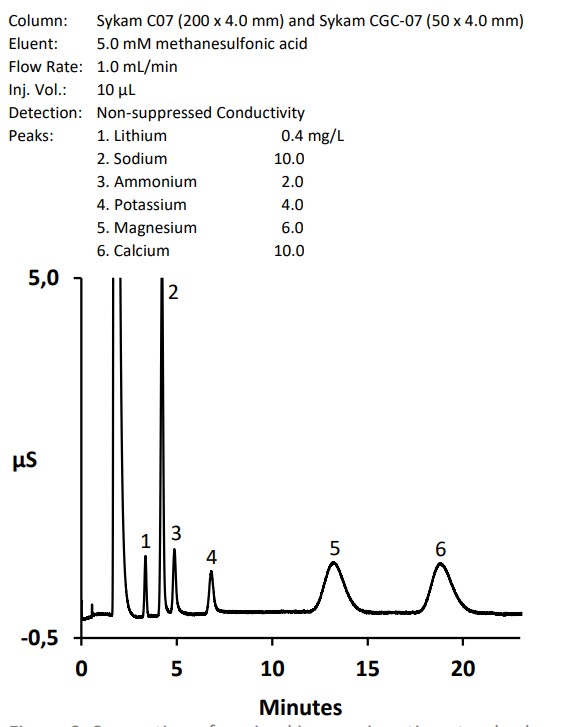

<Sykam C07 컬럼과 직접 전도도 검출법을 이용한 무기물 양이온 분석>

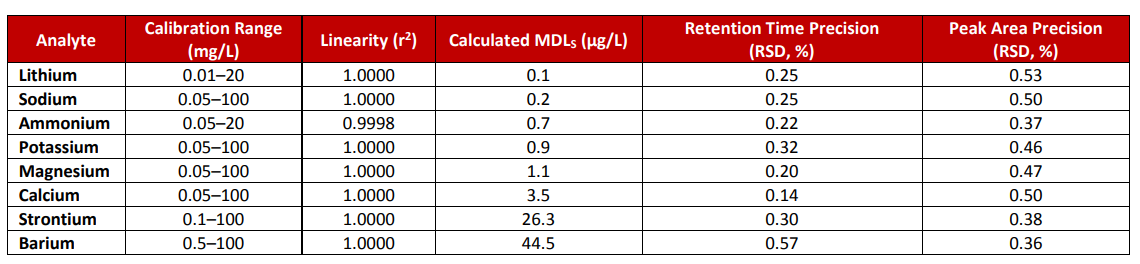

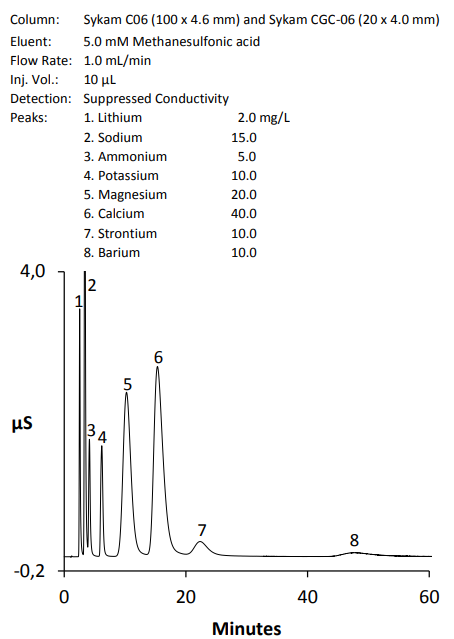

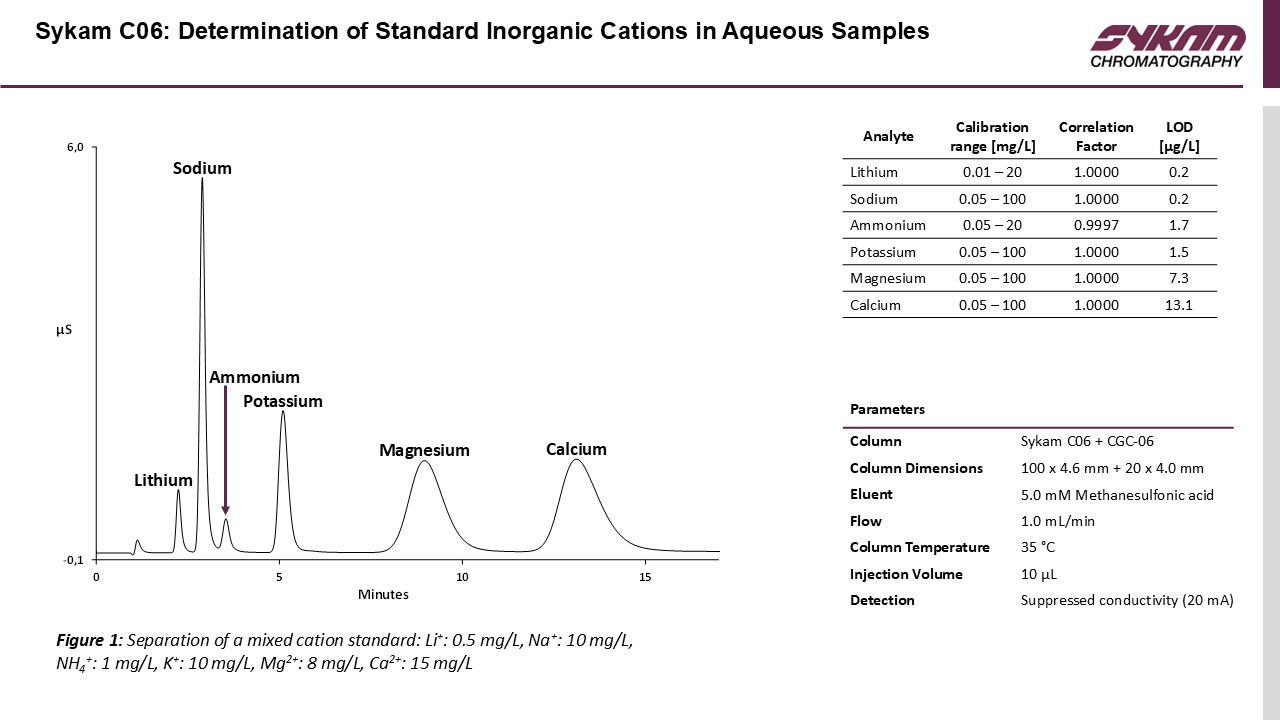

<Sykam C06 컬럼과 서프레서를 이용한 무기 금속 양이온 분석>

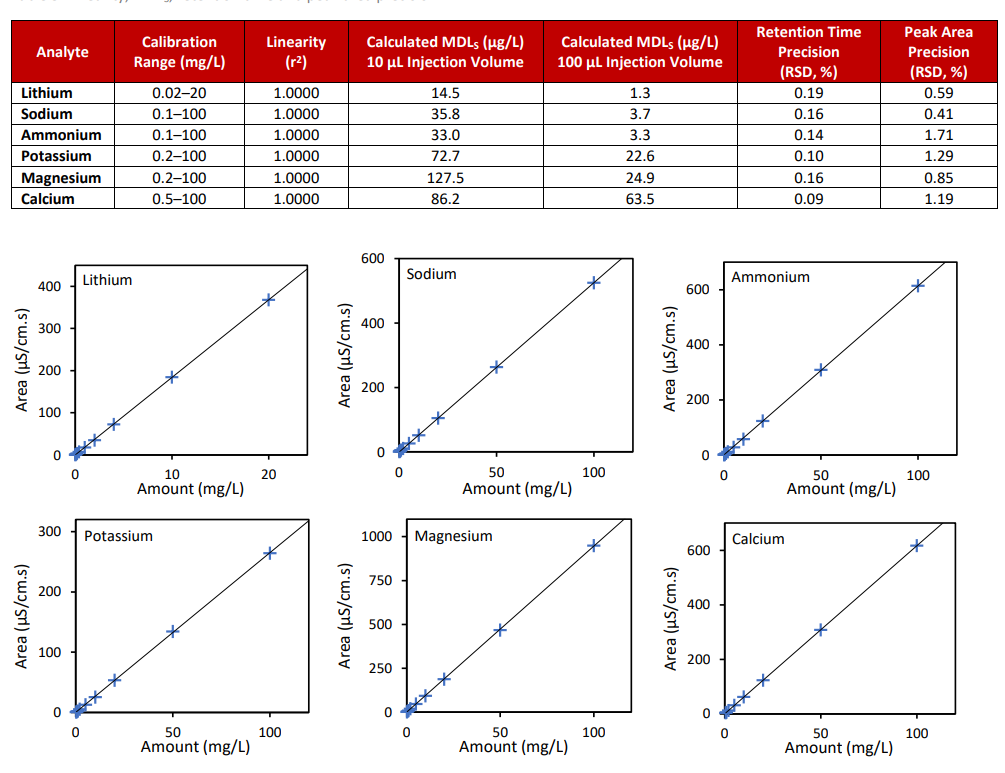

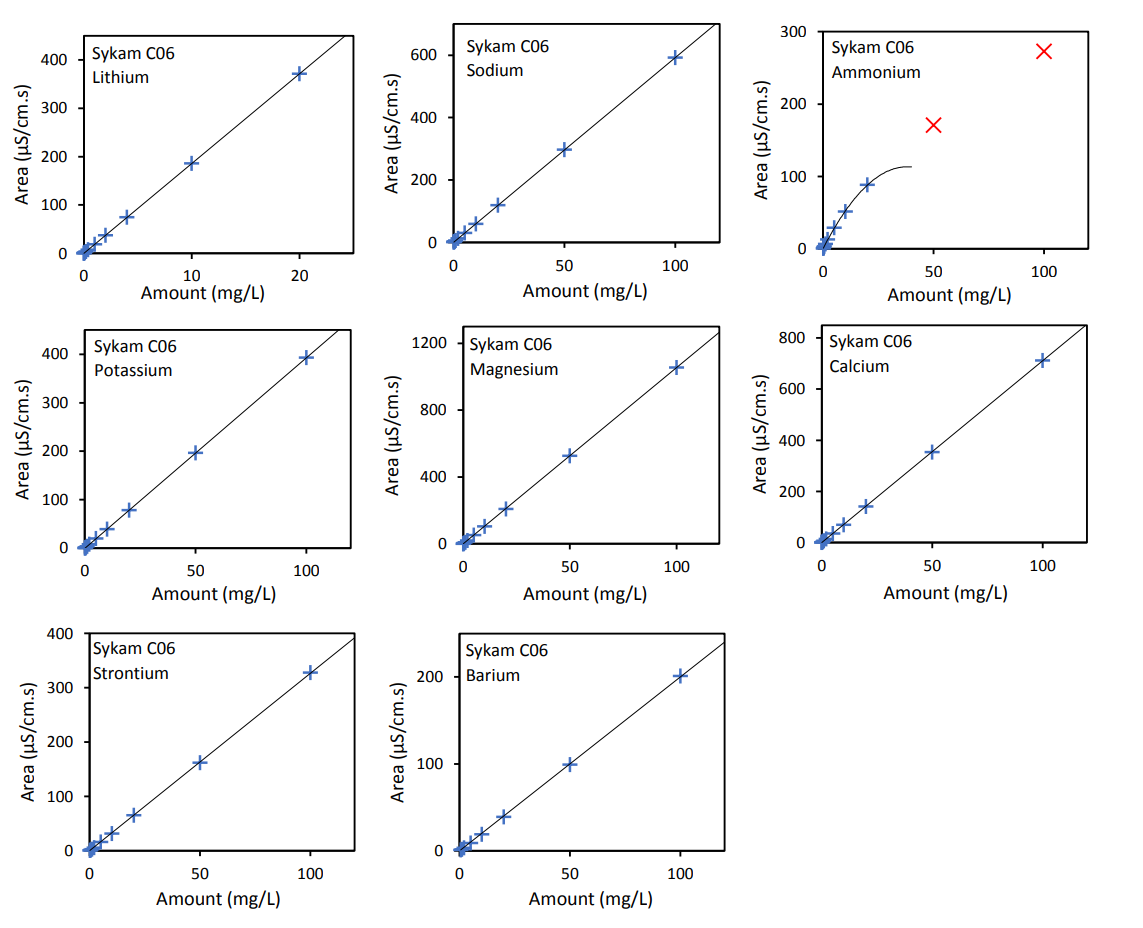

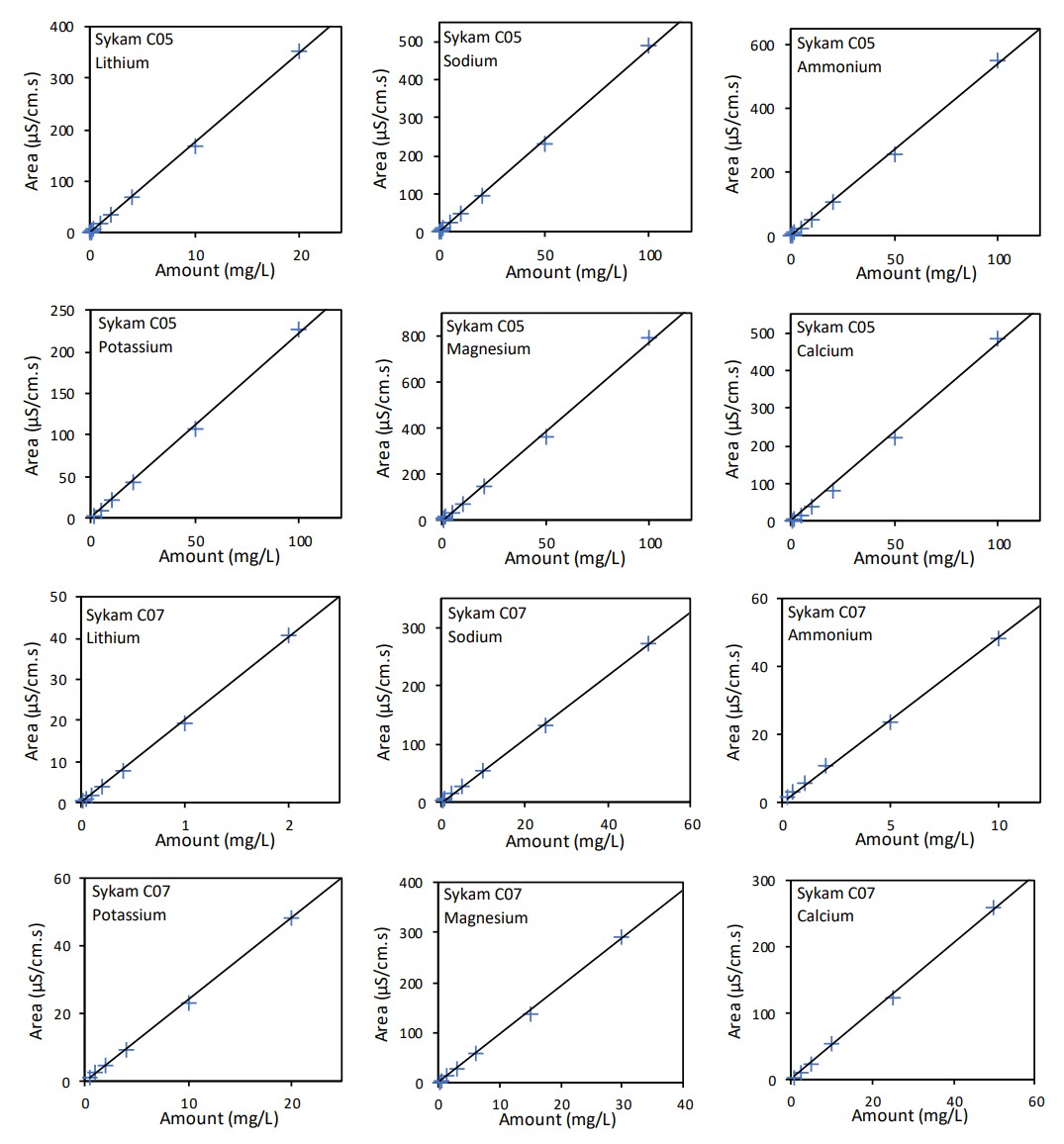

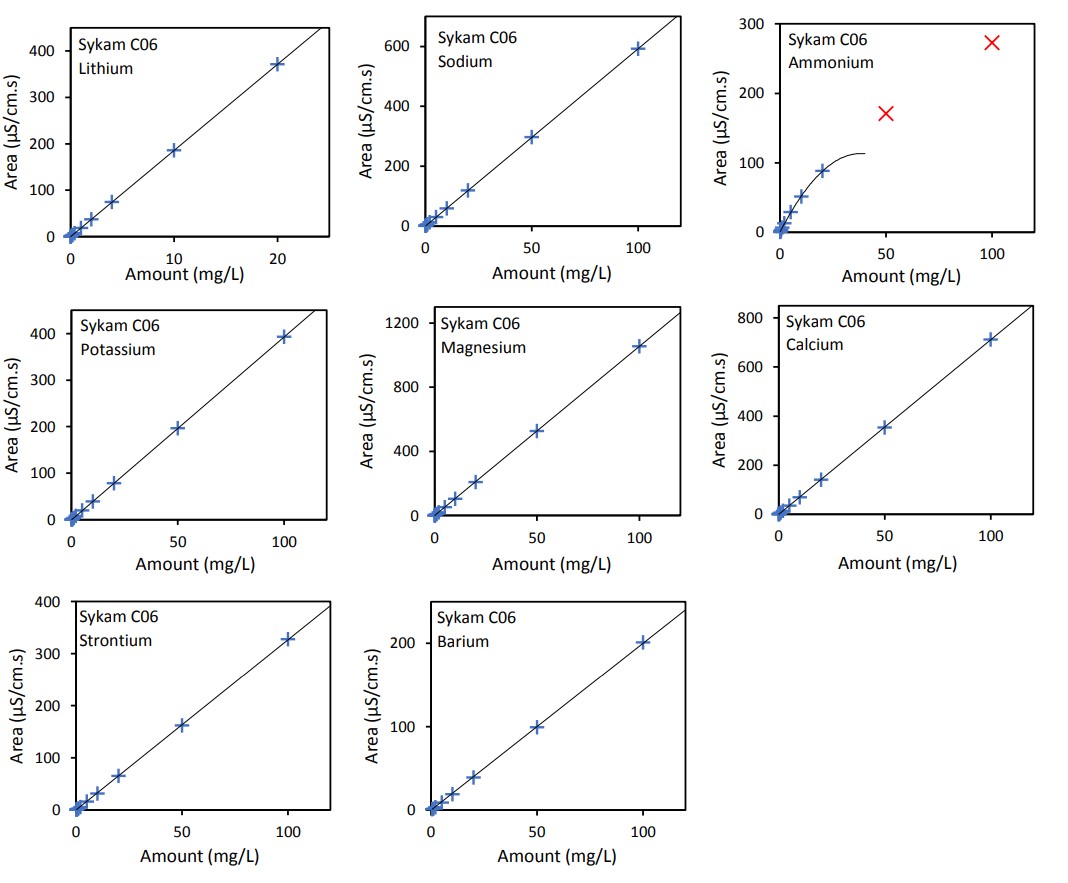

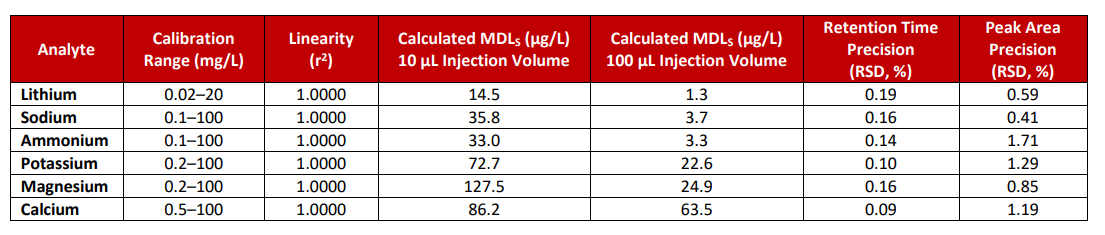

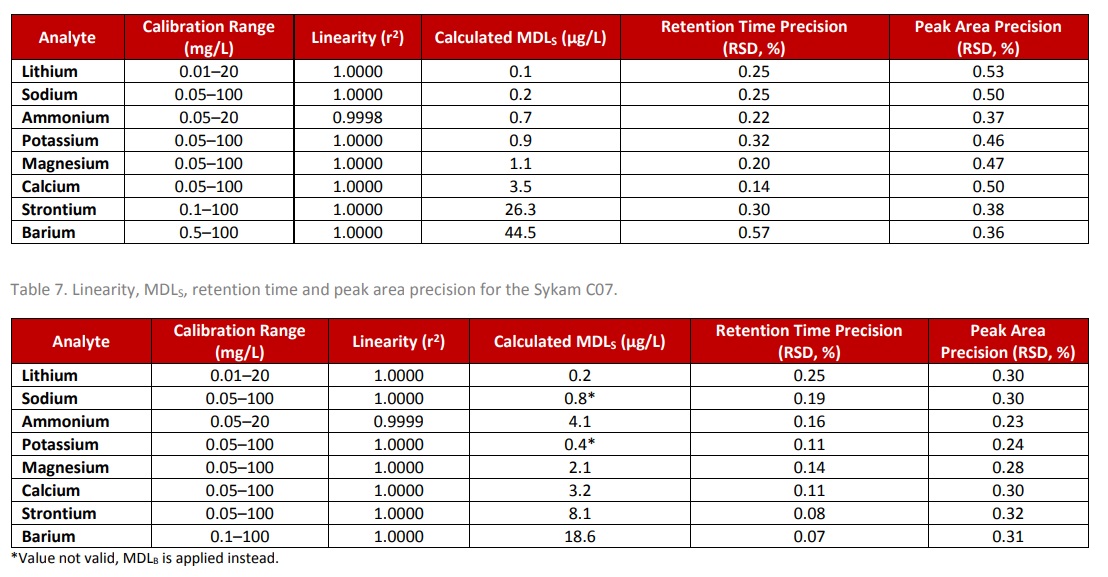

<Sykam 양이온 분리 컬럼의 서프레서 사용 유무에 따른 Calibration Curve>
※ 서프레서가 사용된 Suppressed Conductivity Detection의 경우 ASTM D6919, EN ISO 14911에 따라 2차 함수(Qaudratic) 교정 곡선이 사용됨
유기산 분석(Weak Organic Acid Analysis)는 보편적으로 음이온 분석 시스템에서 무기물 음이온과 함께 분리됩니다.
하지만 Acetate, Formate, Methanesulfonate 등의 일부 중요한 유기산은 Fluoride와 Chloride 사이에 분리되어 분리 조절이 어렵고 뛰어난 분리를 얻기 힘듭니다.
동시 분석 여부와 간편하다는 장점은 있지만 세밀한 분리가 어렵고 유기산의 특성에 따라 검출 감도에 한계가 있습니다.
따라서 유기산이 중점적으로 분석돼야하는 경우 음이온 분석을 위한 서프레서를 역방향으로 변형하여 사용하는 이온 배제 크로마토그래피(Ion Exclusion Chromatography)와 유기산 서프레서가 사용된 유기산 분석 시스템 사용이 추천됩니다.

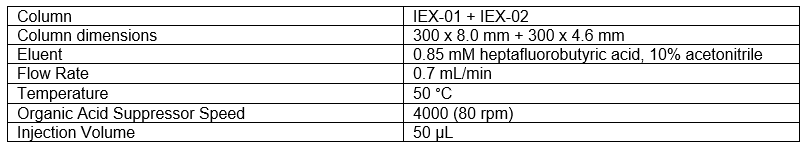

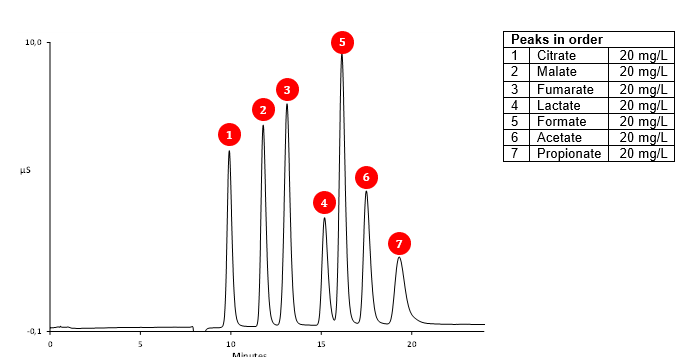

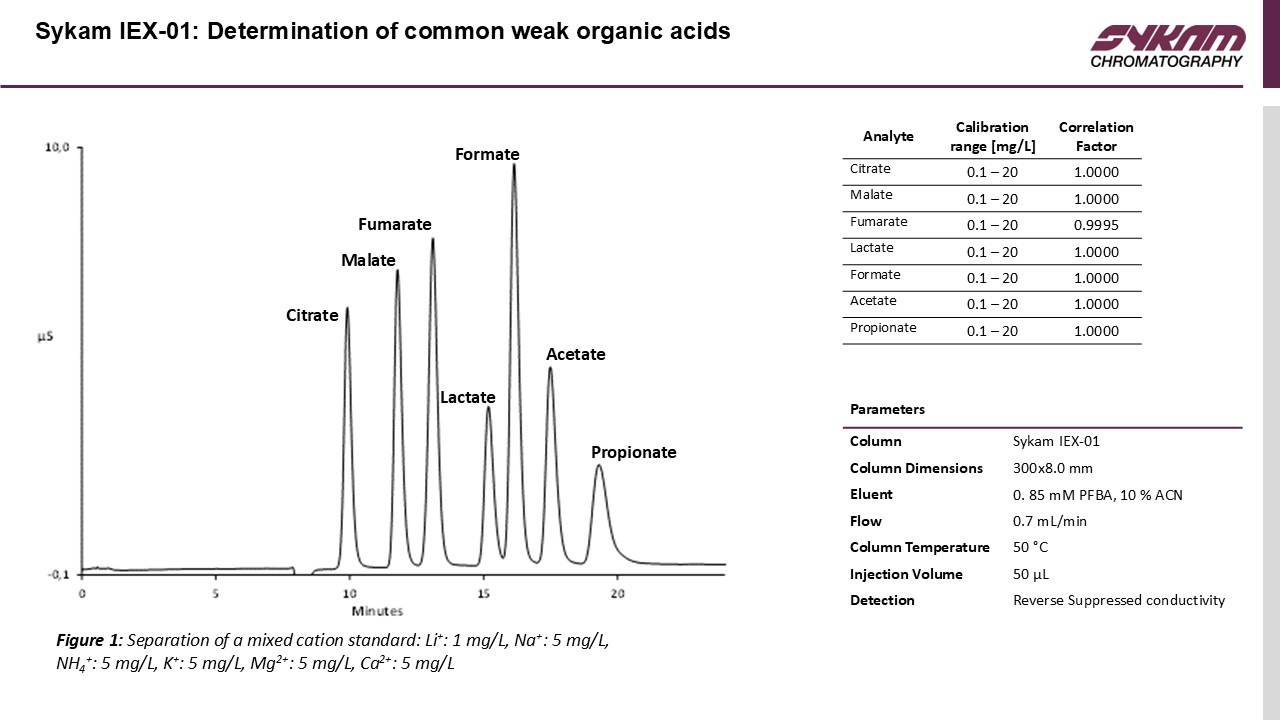

<Sykam IEX-01 및 IEX-02를 이용한 7종 유기산 분석>
전이금속(Transition Metal)은 일반적으로 ICP에 기반한 ICP-OES, ICP-MS 혹은 AAS를 통해 분석 됩니다. 하지만 분석 감도의 제한 혹은 시료 형태의 한계 때문에 ICP에 기반한 분석이 불가능한 경우, 혹은 철 2가 철 3가 이온 분석이 필요한 경우 이온 크로마토그래피를 통한 전이 금속 분석이 해결책을 제공할 수 있습니다.
전이 금속은 대부분 수용액 상태에서 양이온 형태로 존재하기 때문에 양이온 분리 컬럼과 직접 전도도 검출을 통해 검출이 가능합니다. 하지만 이는 여러가지 방해 요소가 존재하며 직접 전도도 감출이라는 한계로 비교적 높은 감도를 가지진 않습니다.
아래는 Sykam C06 컬럼과 직접 전도도 검출법을 이용한 전이 금속 분석 예시 입니다.

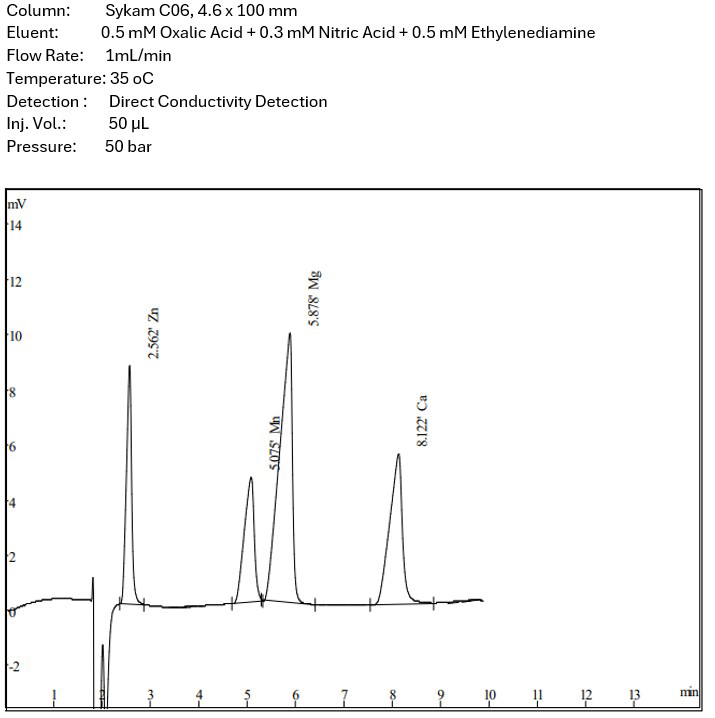

<Sykam C06을 이용한 전이 금속 분석>
이러한 분석 가능한 종류의 제한과 비교적 낮은 감도 그리고 다양한 요소에 의한 잡음이 발생할 수 있어 선호되지 않습니다.
컬럼 후 유도체화법(Post-Column Derivatization Method)는 컬럼에서 분리된 전이 금속과 PAR (4-(2-Pyridylazo)resorcinol monosodium salt hydrate)을 반응시켜 발색 반응을 유도합니다.
발색 반응으로 발색된 전이 금속은 가시광선 흡광도 검출(UV/VIs Detection)을 통해 검출되며 이는 매우 뛰어난 분석 감도를 여러분에게 제공합니다.

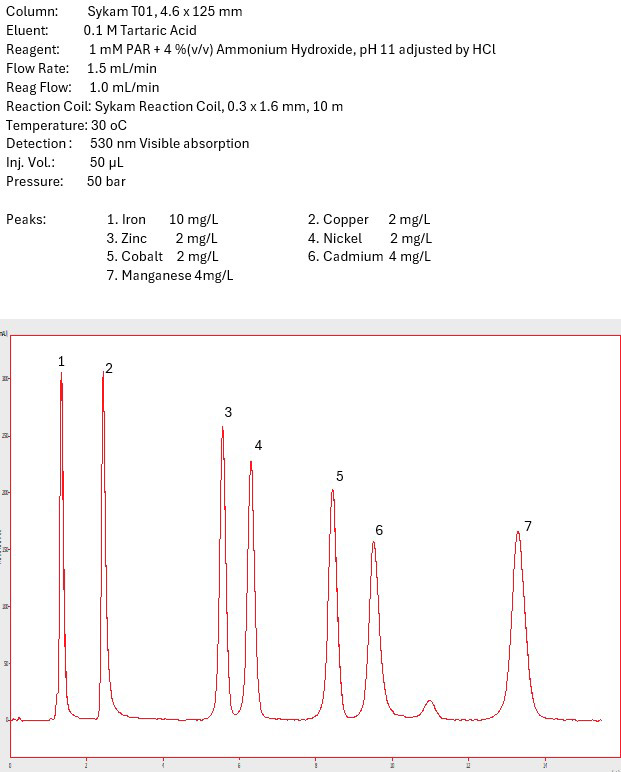

Sykam T01 전이 금속 분리 컬럼과 PAR 유도체화 용액을 통한 전이 금속 분석 예시는 다음과 같습니다.
컬럼 후 유도체화 시스템을 통해 6가 크로뮴(6가 크롬; Hexavalent Chromium) 역시 분석이 가능합니다.
6가 크롬은 3가 크롬에 비해 생체 독성이 매우 커 장기 노출시 발암을 야기하는 물질로 간주됩니다.
이에 따라 한국에서는 환경정책기본법 시행령에 따라 식수 내 6가 크롬 함량을 50 mg/L 로 제한합니다.
6가 크롬의 유도체화는 1,5-Diphenylcarbazide를 이용한 유도체화가 이뤄집니다.
전이금속과 동일하게 530 nm 파장의 가시광선 흡광도를 측정하여 검출합니다.
