제품 개요
Sykam S 155 시리즈는 Sykam 사의 이온 크로마토그래피 시스템 중 가장 컴팩트한 시스템입니다.
펌프, 오토샘플러, 디텍터가 개별 모듈로 구성된 S 150 시리즈와는 다르게 모든 기능이 한 모듈에 통합된 형태로 존재합니다.
컴팩트한 크기지만 장비 성능은 동일해 분석량이 적은 소규모 실험실 및 연구실 등에 이온 크로마토그래피 선재적 도입이 필요한 경우 추천됩니다.
S 155 IC 시스템은 기본적으로 1채널 검출기, 1채널 펌프, 수동 주입 밸브가 제공됩니다.
추가로 사용자의 필요에 따라 서프레서 및 진공 탈기, 이동상 병 압력 조절이 가능합니다.
이후 분석량이 많아져 수동 주입에서 자동 주입 시스템 도입이 필요한 경우 오토샘플러와 연결해 언제든 장비의 사용성을 확장시킬 수 있습니다.
데이터 시스템으로는 DataApex 사의 Clarity 및 ClarityAmino를 사용합니다.
이에따라 Clarity에서 지원하는 다양한 타사 모듈 장비와 혼합해 사용할 수 있습니다.
어플리케이션
Sykam S 155 컴팩트 이온 크로마토그래피는 양이온 혹은 음이온 단일 채널 분석만 가능합니다.
음이온, 양이온 및 유기산 분석 시스템 구성을 선택할 수 있습니다.
또한 서프레서의 종류 역시 선택 가능하며 화학적 서프레서 방식과 전기 화학적 서프레서 방식을 선택할 수 있습니다.
각 분석 시스템의 대표적인 어플리케이션은 다음과 같습니다.
1. 음이온 분석
- 음이온 분석을 위해선 서프레서 장착이 추천됩니다. 서프레서의 경우 화학적, 전기 화학적 서프레션 방식을 선택할 수 있습니다.- 7종 무기물 음이온 분석(F, Cl, Br, NOx, POx, SOx)
- 식수 및 광천수 내의 소독 부산물 분석(EPA 300.0, 300.1)
- 과염소산 분석(Perchlorate)
- 무기물 음이온 및 일부 유기산 동시 분석
2. 양이온 분석
- 양이온 분석에서의 서프레서는 선택 사항입니다. 직접 전도도 검출 및 전기 화학 서프레서 사용을 선택할 수 있습니다.- 6종 무기물 양이온 분석(Li+, Na+, NH4+, K+, Mg2+, Ca2+)
- 과량의 소듐이 존재하는 샘플 내의 미량 암모니아 분석(Na+ : NH4+ = 5000 : 1)
- 암모니아, 메틸 아민, 에틸 아민 등의 아민류 분석
3. 유기산 분석
- 유기산 전용 분석은 이온 배제 크로마토그래피를 이용해 분석합니다. 보다 뛰어난 감도와 분석 감도를 위해 선택됩니다.- 7종 유기산 분석(Citrate, Malate, Fumarate, Lactate, Formate, Acetate, Propionate)
위 나열된 어플리케이션 외에도 널리 사용되는 대부분의 타 어플리케이션 역시 이식하여 장비를 운용할 수 있습니다.
보다 다양한 어플리케이션은 (주)아주과학 및 Sykam의 어플리케이션 노트를 참고해주세요.

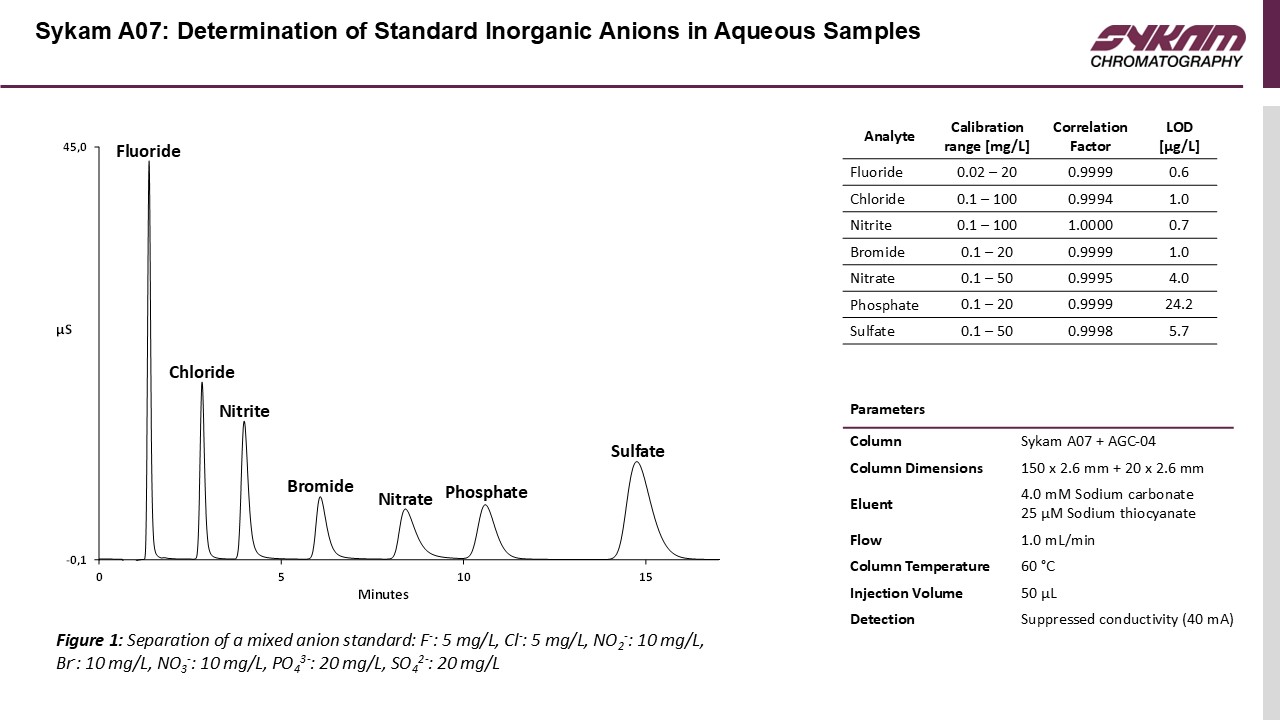

<Sykam A07 컬럼을 이용한 7종 무기물 음이온 분리 크로마토그램>

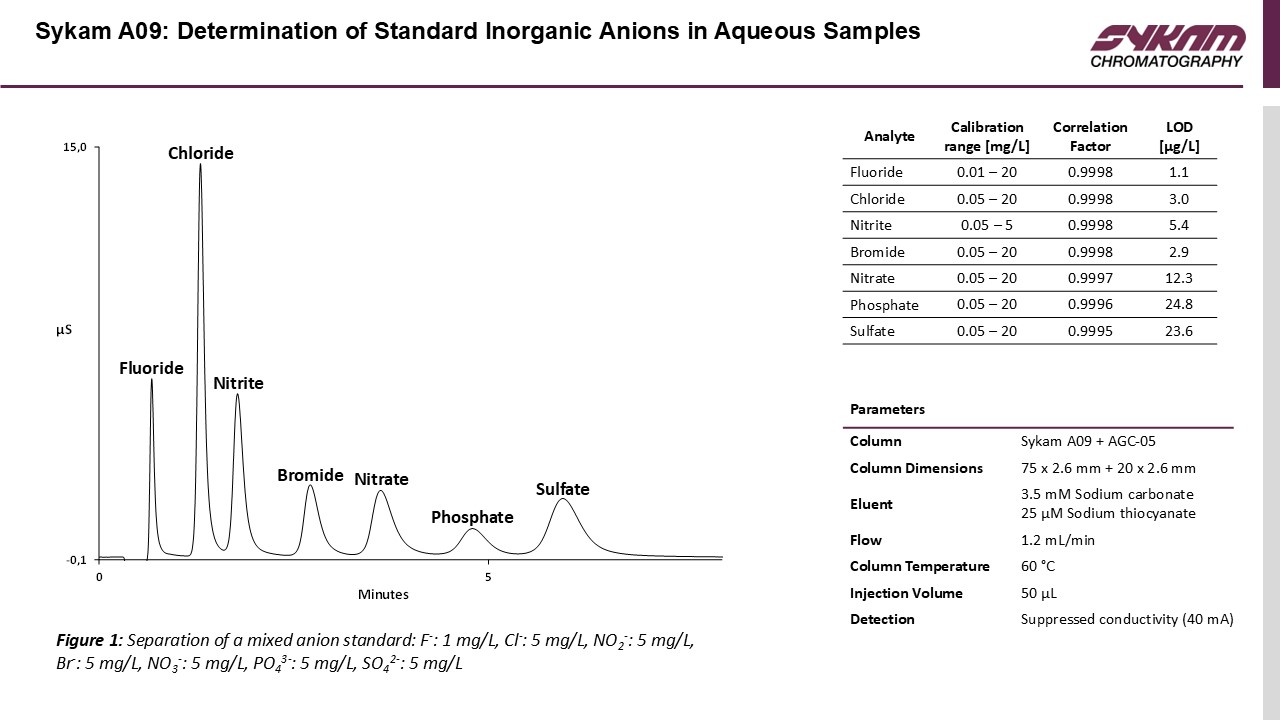

<Sykam A09 컬럼을 이용한 빠른 무기물 음이온 분리 크로마토그램>

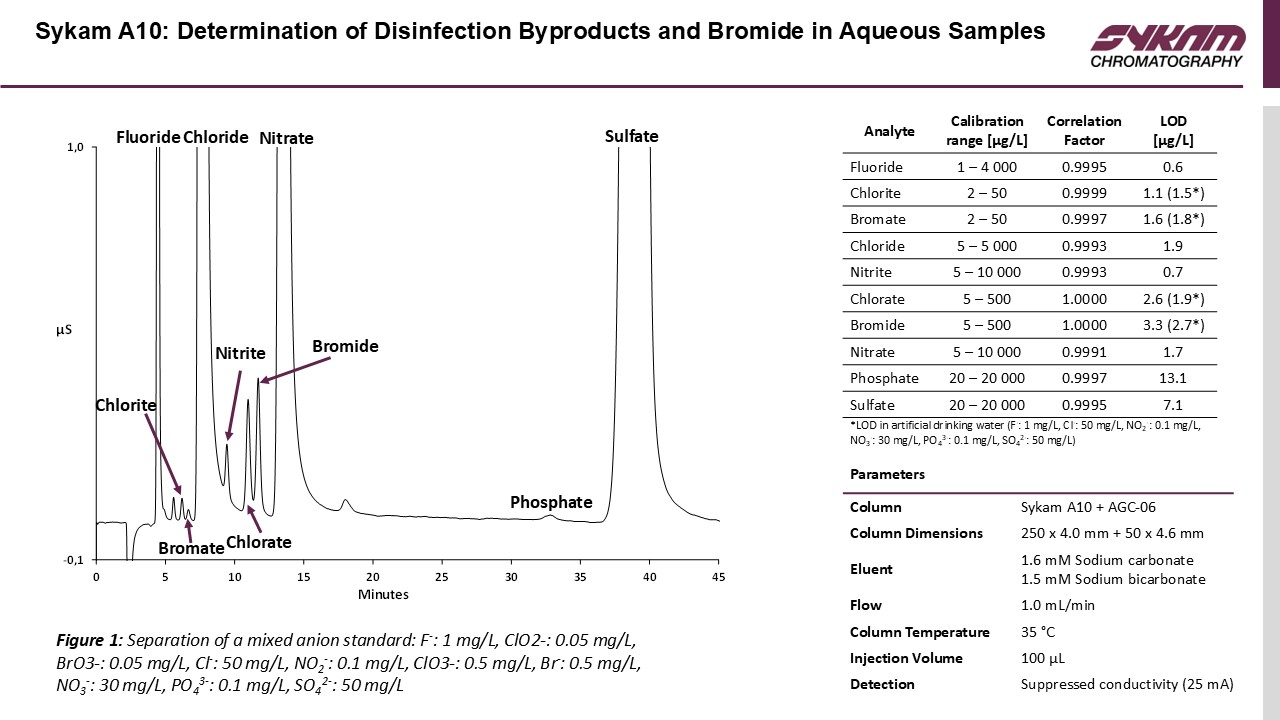

<Sykam A10 컬럼을 이용한 Oxyhalide 등의 소독부산물 분석(EPA 300.1)>

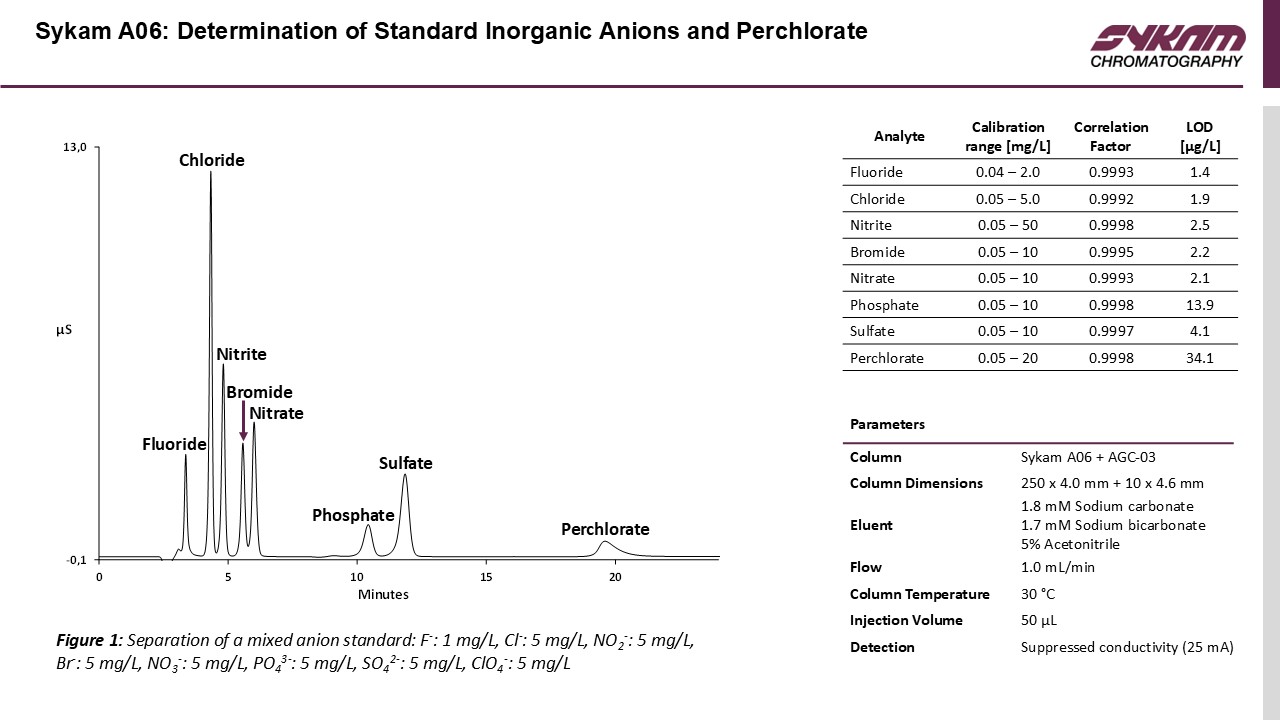

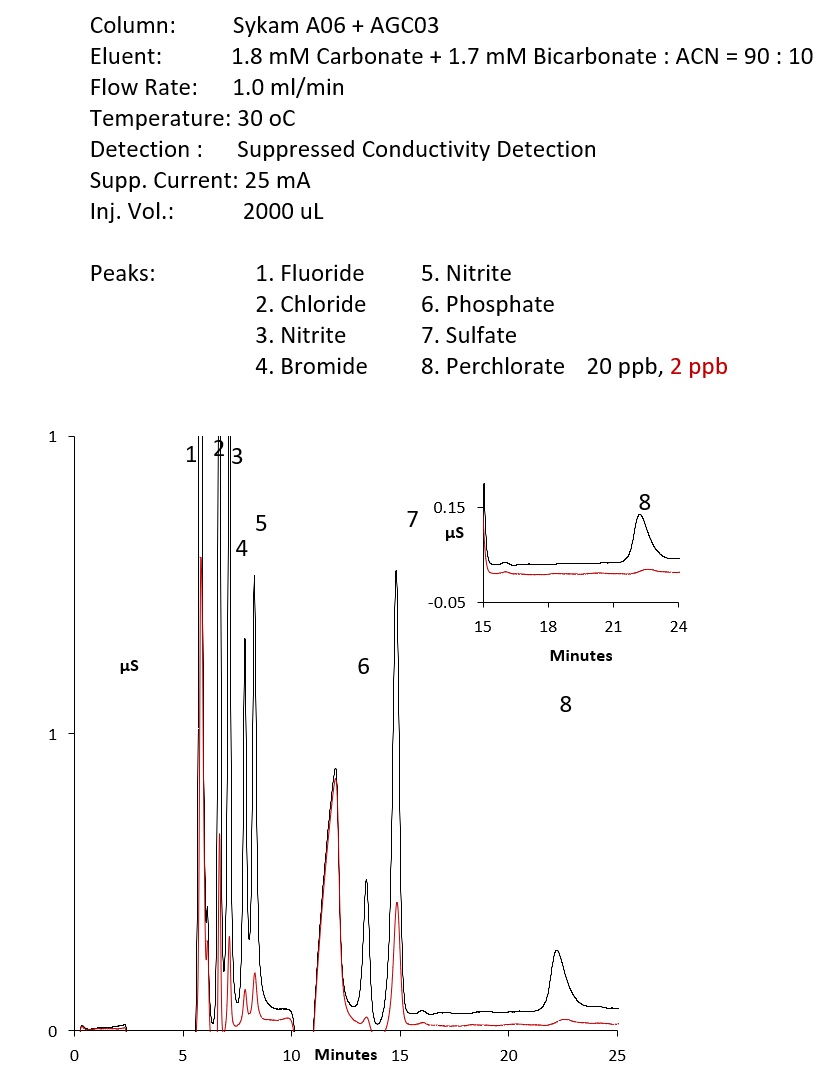

<Sykam A06 컬럼을 이용한 극미량 과염소산(Perchlorate) 분석>
이 외에도 Sykam S 155 음이온 크로마토그래피는 다른 음이온 분석 어플리케이션 노트를 지원합니다. 또한 타사 장비로 진행된 대부분의 분석 어플리케이션을 이식하여 사용가능합니다.
보다 다양한 분석 예시 및 어플리케이션은 어플리케이션 노트 항목을 참고해주세요.

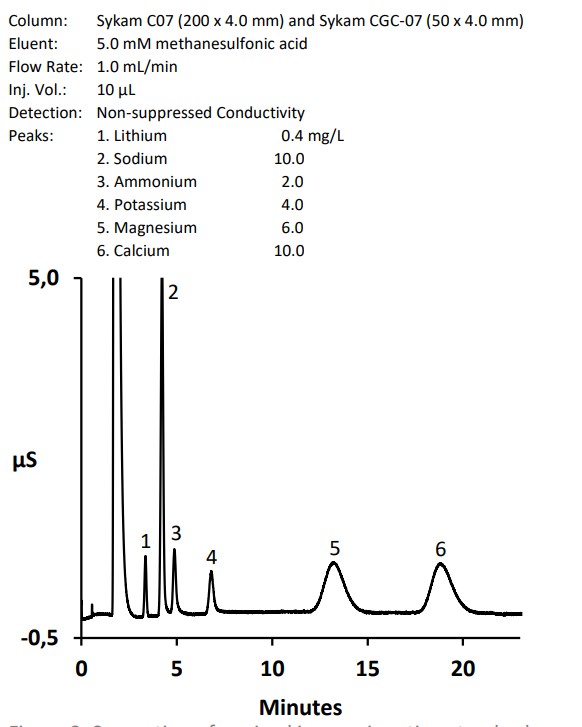

<Sykam C07 컬럼과 직접 전도도 검출법을 이용한 무기물 양이온 분석>

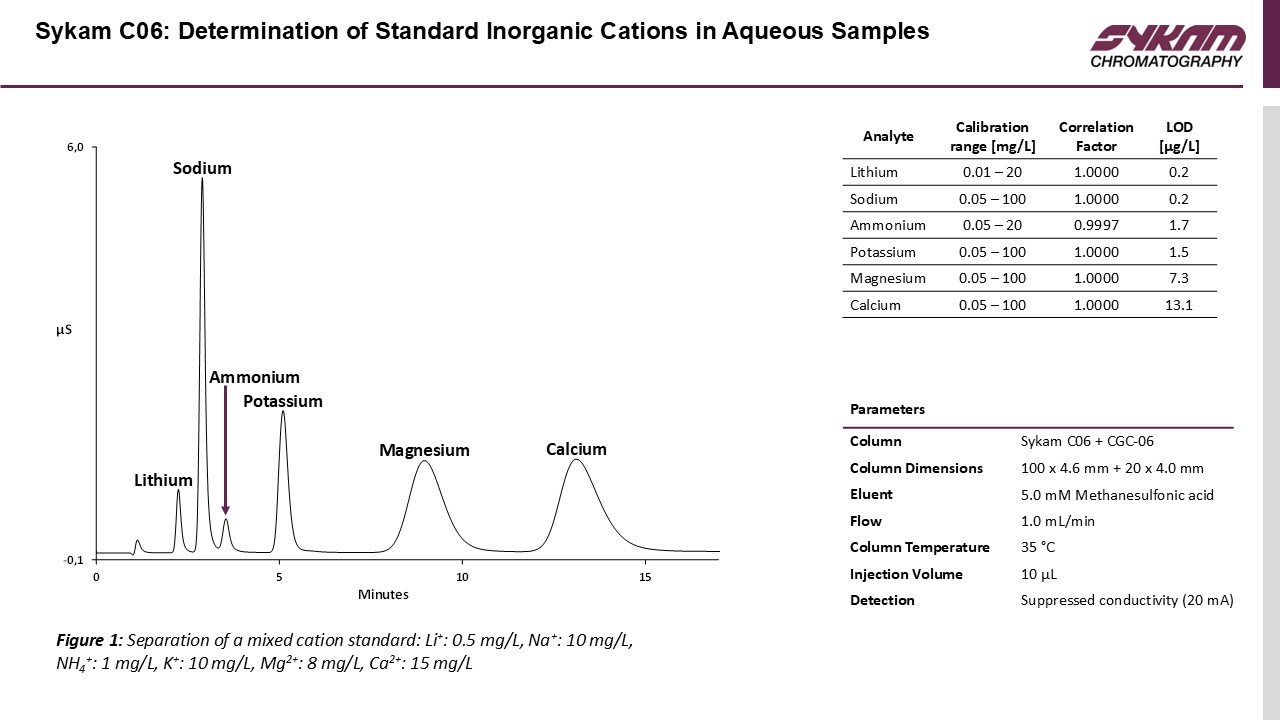

<Sykam C06 컬럼과 서프레서를 이용한 무기 금속 양이온 분석>

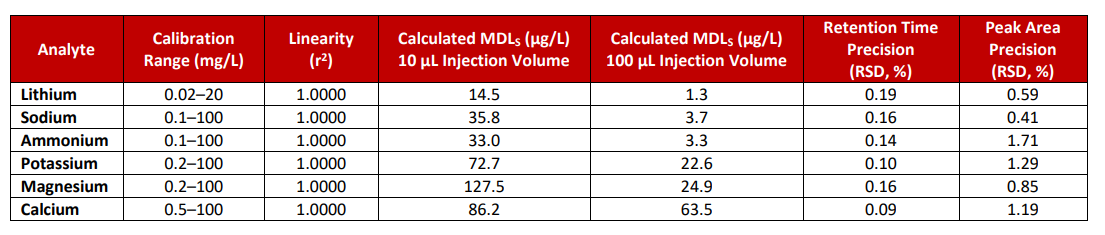

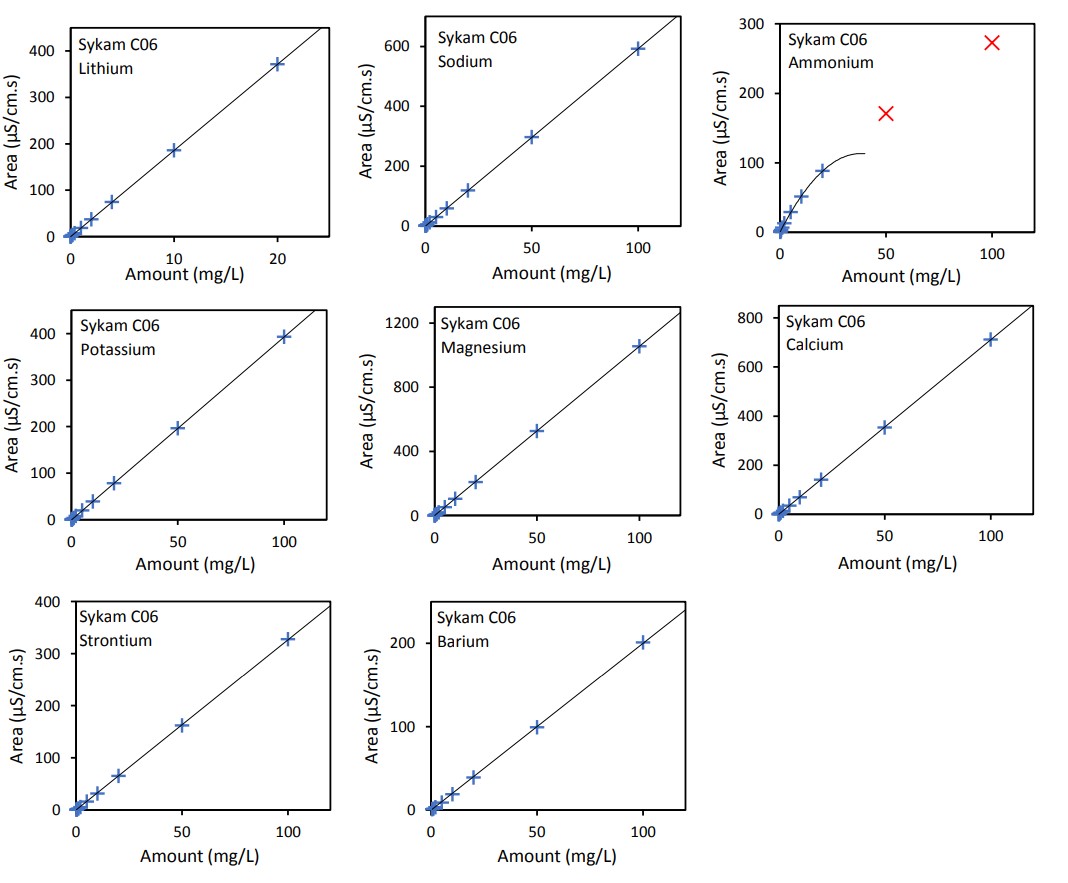

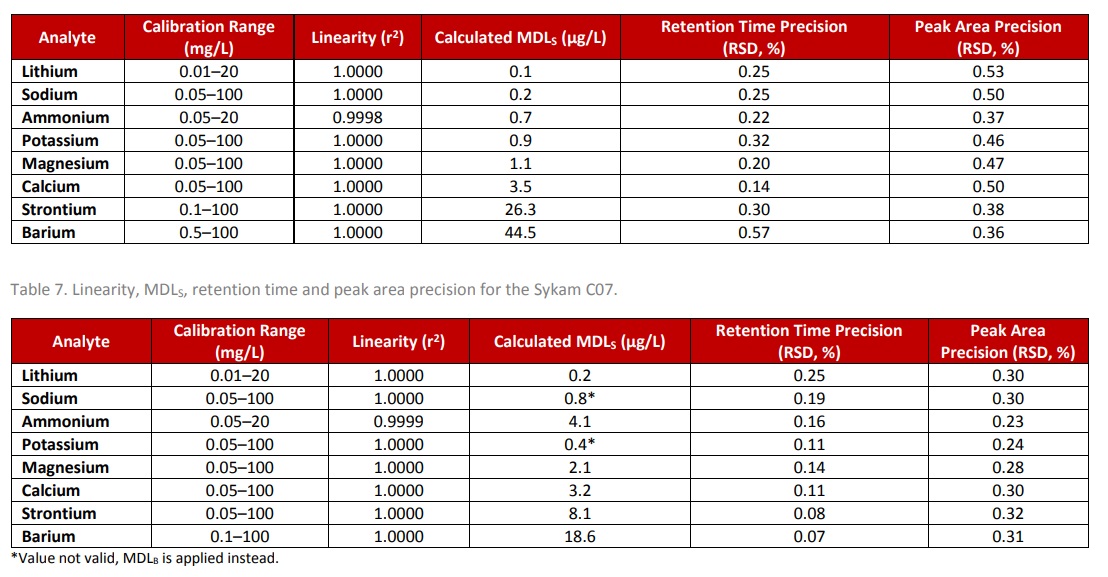

<Sykam 양이온 분리 컬럼의 서프레서 사용 유무에 따른 Calibration Curve>
※ 서프레서가 사용된 Suppressed Conductivity Detection의 경우 ASTM D6919, EN ISO 14911에 따라 2차 함수(Qaudratic) 교정 곡선이 사용됨
유기산 분석(Weak Organic Acid Analysis)는 보편적으로 음이온 분석 시스템에서 무기물 음이온과 함께 분리됩니다.
하지만 Acetate, Formate, Methanesulfonate 등의 일부 중요한 유기산은 Fluoride와 Chloride 사이에 분리되어 분리 조절이 어렵고 뛰어난 분리를 얻기 힘듭니다.
동시 분석 여부와 간편하다는 장점은 있지만 세밀한 분리가 어렵고 유기산의 특성에 따라 검출 감도에 한계가 있습니다.
따라서 유기산이 중점적으로 분석돼야하는 경우 음이온 분석을 위한 서프레서를 역방향으로 변형하여 사용하는 이온 배제 크로마토그래피(Ion Exclusion Chromatography)와 유기산 서프레서가 사용된 유기산 분석 시스템 사용이 추천됩니다.

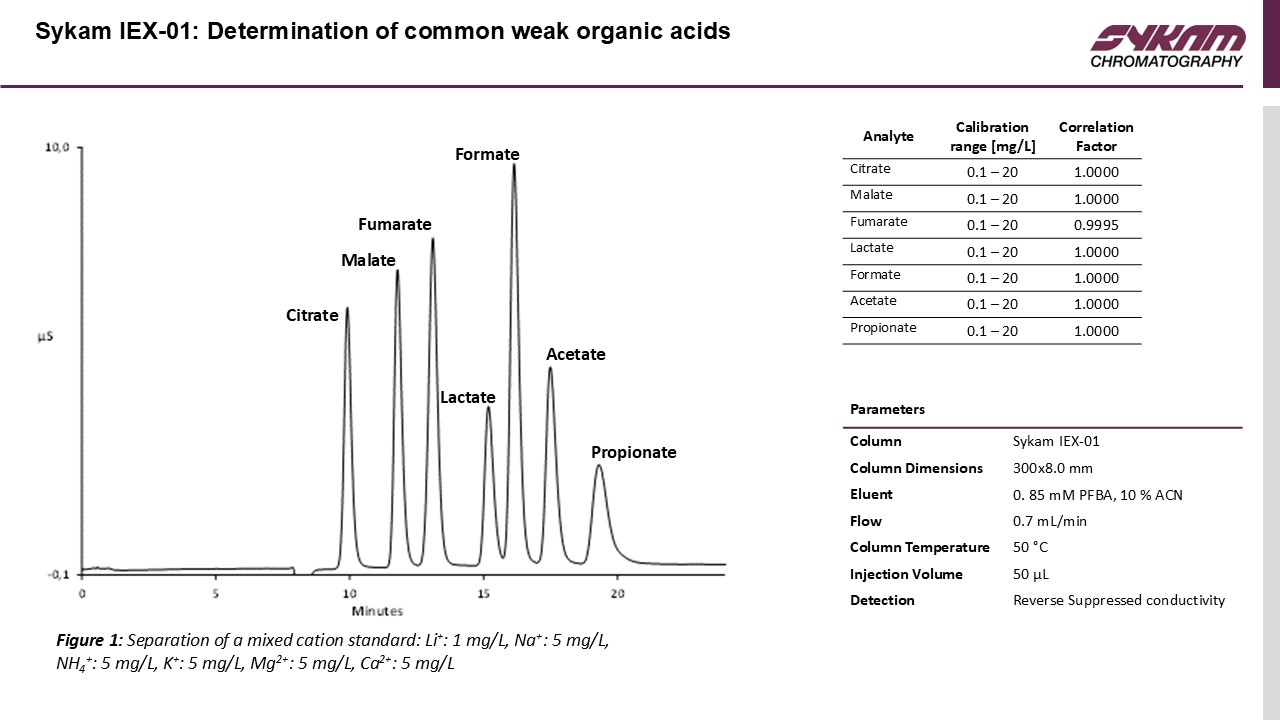

<Sykam IEX-01 및 IEX-02를 이용한 7종 유기산 분석>
장비 규격
Sykam S 155 컴팩트 이온 크로마토그래피는 음이온과 양이온 등의 두 채널 동시 분석 시스템입니다.
시스템을 음이온, 양이온 및 유기산 등 원하는 분석 시스템 두가지를 선택해 동시에 분석할 수 있습니다.
적합한 컬럼 변경과 이동상 변경을 통해 시스템간 이동이 가능해 한 장비에 다양한 분석 어플리케이션을 수행할 수 있습니다.
또한 서프레서의 종류 역시 선택 가능하며 화학적 서프레서 방식과 전기 화학적 서프레서 방식을 선택할 수 있습니다.
각 분석 시스템의 대표적인 어플리케이션은 다음과 같습니다.
1. 음이온 분석
- 음이온 분석을 위해선 서프레서 장착이 추천됩니다. 서프레서의 경우 화학적, 전기 화학적 서프레션 방식을 선택할 수 있습니다.- 7종 무기물 음이온 분석(F, Cl, Br, NOx, POx, SOx)
- 식수 및 광천수 내의 소독 부산물 분석(EPA 300.0, 300.1)
- 과염소산 분석(Perchlorate)
- 무기물 음이온 및 일부 유기산 동시 분석
2. 양이온 분석
- 양이온 분석에서의 서프레서는 선택 사항입니다. 직접 전도도 검출 및 전기 화학 서프레서 사용을 선택할 수 있습니다.- 6종 무기물 양이온 분석(Li+, Na+, NH4+, K+, Mg2+, Ca2+)
- 과량의 소듐이 존재하는 샘플 내의 미량 암모니아 분석(Na+ : NH4+ = 5000 : 1)
- 암모니아, 메틸 아민, 에틸 아민 등의 아민류 분석
3. 유기산 분석
- 유기산 전용 분석은 이온 배제 크로마토그래피를 이용해 분석합니다. 보다 뛰어난 감도와 분석 감도를 위해 선택됩니다.- 7종 유기산 분석(Citrate, Malate, Fumarate, Lactate, Formate, Acetate, Propionate)
4. 컬럼 후 유도체화법을 이용한 어플리케이션
- 컬럼 후 유도체화 방법(Post-Column Derivatization Method)를 기반으로 해 PAR 유도체화법으로 전이금속 분석을 수행하며 DPC 유도체화법을 통해 6가 크롬 분석을 수행할 수 있습니다.- 이온 크로마토그래피를 통한 전이금속 분석법(Fe, Mn, Co, Zn, Cu, ...)
- 6가 크롬(Hexavalent Chromium) 분석법(Cr6+)
위 나열된 어플리케이션 외에도 널리 사용되는 대부분의 타 어플리케이션 역시 이식하여 장비를 운용할 수 있습니다.
보다 다양한 어플리케이션은 (주)아주과학 및 Sykam의 어플리케이션 노트를 참고해주세요.
<Sykam A07 컬럼을 이용한 7종 무기물 음이온 분리 크로마토그램>
<Sykam A09 컬럼을 이용한 빠른 무기물 음이온 분리 크로마토그램>
<Sykam A10 컬럼을 이용한 Oxyhalide 등의 소독부산물 분석(EPA 300.1)>
<Sykam A06 컬럼을 이용한 극미량 과염소산(Perchlorate) 분석>
이 외에도 Sykam S 155 음이온 크로마토그래피는 다른 음이온 분석 어플리케이션 노트를 지원합니다. 또한 타사 장비로 진행된 대부분의 분석 어플리케이션을 이식하여 사용가능합니다.
보다 다양한 분석 예시 및 어플리케이션은 어플리케이션 노트 항목을 참고해주세요.
<Sykam C07 컬럼과 직접 전도도 검출법을 이용한 무기물 양이온 분석>
<Sykam C06 컬럼과 서프레서를 이용한 무기 금속 양이온 분석>
<Sykam 양이온 분리 컬럼의 서프레서 사용 유무에 따른 Calibration Curve>
※ 서프레서가 사용된 Suppressed Conductivity Detection의 경우 ASTM D6919, EN ISO 14911에 따라 2차 함수(Qaudratic) 교정 곡선이 사용됨
유기산 분석(Weak Organic Acid Analysis)는 보편적으로 음이온 분석 시스템에서 무기물 음이온과 함께 분리됩니다.
하지만 Acetate, Formate, Methanesulfonate 등의 일부 중요한 유기산은 Fluoride와 Chloride 사이에 분리되어 분리 조절이 어렵고 뛰어난 분리를 얻기 힘듭니다.
동시 분석 여부와 간편하다는 장점은 있지만 세밀한 분리가 어렵고 유기산의 특성에 따라 검출 감도에 한계가 있습니다.
따라서 유기산이 중점적으로 분석돼야하는 경우 음이온 분석을 위한 서프레서를 역방향으로 변형하여 사용하는 이온 배제 크로마토그래피(Ion Exclusion Chromatography)와 유기산 서프레서가 사용된 유기산 분석 시스템 사용이 추천됩니다.
<Sykam IEX-01 및 IEX-02를 이용한 7종 유기산 분석>
전이금속(Transition Metal)은 일반적으로 ICP에 기반한 ICP-OES, ICP-MS 혹은 AAS를 통해 분석 됩니다. 하지만 분석 감도의 제한 혹은 시료 형태의 한계 때문에 ICP에 기반한 분석이 불가능한 경우, 혹은 철 2가 철 3가 이온 분석이 필요한 경우 이온 크로마토그래피를 통한 전이 금속 분석이 해결책을 제공할 수 있습니다.
전이 금속은 대부분 수용액 상태에서 양이온 형태로 존재하기 때문에 양이온 분리 컬럼과 직접 전도도 검출을 통해 검출이 가능합니다. 하지만 이는 여러가지 방해 요소가 존재하며 직접 전도도 감출이라는 한계로 비교적 높은 감도를 가지진 않습니다.
아래는 Sykam C06 컬럼과 직접 전도도 검출법을 이용한 전이 금속 분석 예시 입니다.

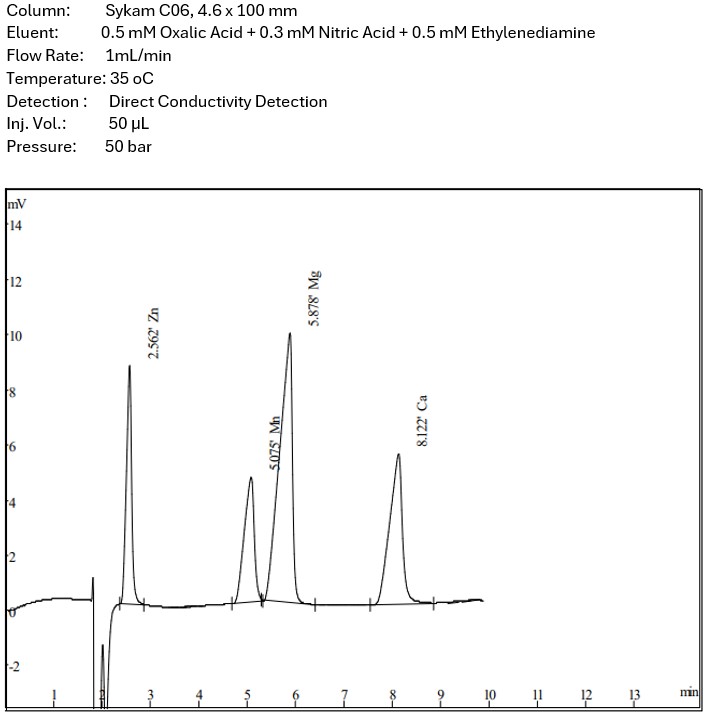

<Sykam C06을 이용한 전이 금속 분석>
이러한 분석 가능한 종류의 제한과 비교적 낮은 감도 그리고 다양한 요소에 의한 잡음이 발생할 수 있어 선호되지 않습니다.
컬럼 후 유도체화법(Post-Column Derivatization Method)는 컬럼에서 분리된 전이 금속과 PAR (4-(2-Pyridylazo)resorcinol monosodium salt hydrate)을 반응시켜 발색 반응을 유도합니다.
발색 반응으로 발색된 전이 금속은 가시광선 흡광도 검출(UV/VIs Detection)을 통해 검출되며 이는 매우 뛰어난 분석 감도를 여러분에게 제공합니다.

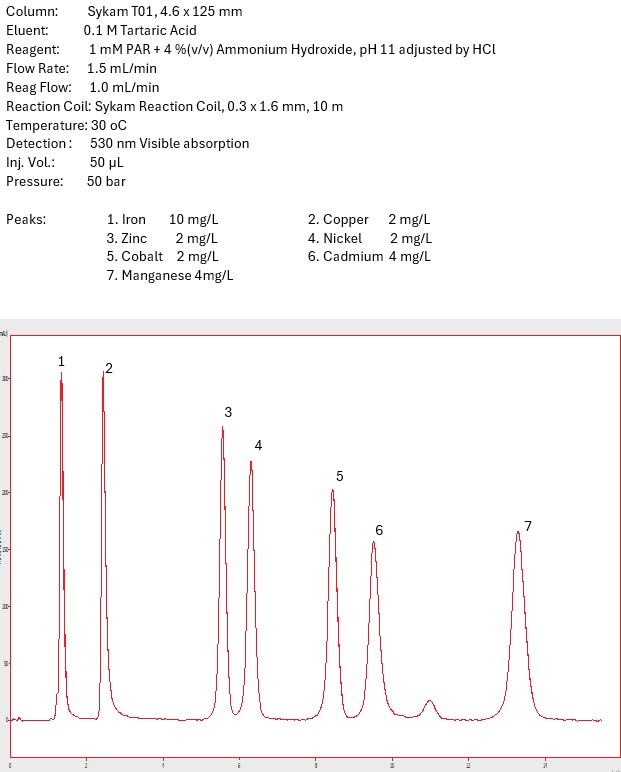

Sykam T01 전이 금속 분리 컬럼과 PAR 유도체화 용액을 통한 전이 금속 분석 예시는 다음과 같습니다.
컬럼 후 유도체화 시스템을 통해 6가 크로뮴(6가 크롬; Hexavalent Chromium) 역시 분석이 가능합니다.
6가 크롬은 3가 크롬에 비해 생체 독성이 매우 커 장기 노출시 발암을 야기하는 물질로 간주됩니다.
이에 따라 한국에서는 환경정책기본법 시행령에 따라 식수 내 6가 크롬 함량을 50 mg/L 로 제한합니다.
6가 크롬의 유도체화는 1,5-Diphenylcarbazide를 이용한 유도체화가 이뤄집니다.
전이금속과 동일하게 530 nm 파장의 가시광선 흡광도를 측정하여 검출합니다.
